Transistors

El transistor é, de ben segur, el component electrònic més important i que més s' utilitza. Està format per tres capes de material semiconductor a les quals col·loquem tres terminals i que, després, encapsulem perquè es puguin muntar en un circuit. Segons les capes de semiconductor que fem servir, podem obtenir dos tipus diferents de transistors.



Els terminals dels transistors s'anomenen col·lector, base i emissor.

Transistors. L'any 1949, uns treballadors que volien millorar la qualitat i la fiabilitat de la transmissió de la veu, a les trucades de llarga distància, van inventar el transistor.

Activitat

24. Indica si les làmpades s'encenen o no, i digues per què.

a) No.

b) Si.

c) Si.

d) Si.

e) Si.

f) No y si.

g) Si.

h) Si.

Electrónica analógica. Simulación de circuitos analógicos con crocodile-clips

DIODOS RECTIFICADORES

Los diodos se encuentran en el bloque semiconductores discretos. Los del programa soportan como máximo una corriente de 1 A, aunque en el mercado los hay que soportan más. Producen una caída de tensión d entre 0.6 y 0.8 V.



¿Cómo se llama el dispositivo semiconductor que tiene la apariencia de pumta de flecha y que aparece en la siguiente figura? ¿Cúal es su comportamiento cuando se le polariza directa e inersamente?

Diodo. Cuando se polariza funciona.

Semiconductors.Díodes

El silici i el germani són dos semiconductors. Normalment són aïllants, però si apliquem un voltatge entre extrems d'aquests materials o bé n'incrementem la temperatura, aleshores comencen a conduir corrent electric; encara que ho fan molt pitjor que un material conductor.

Els materials semiconductors són aquells que poden arribar a conduir electricitat si reben energia externa.

A fi de millorar les propietats dels semiconductors, s'els sotmet a un procés d'impurificacio, o dopatge, que consisteix a introduir àtoms d'altres substancies. Segons la impuresa, els semiconductors poden ser:

Activitats diodes LED

Un LED és un component electrònic molt utilitzat com a indicador lluminós de l'estat d'un aparell (encès, apagat, en espera, carregant-se, etc.). Les sigles LED corresponen a l'anglès light-emitting diode (díode emissor de llum). En aquest apartat podràs descobrir com està constituït i quins tipus n'hi ha.

Condensadores

Están en el bloque componentes pasivos.  El programa les llama capacitores, (este término no se emplea en España).

Se puede cambiar su valor haciendo clic sobre ellos. Hay que tener en cuenta el valor numérico y el prefijo multiplicador de la unidad. Los que más se usan son (M=”mili”=,µ=”micro”=,n=”nano”= , p=”pico”)

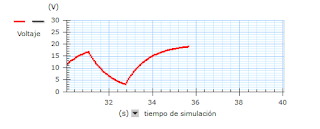

COMPROBACIÓN DEL PROCESO DE CARGA Y DESCARGA DE UN CONDENSADOR A TRAVÉS DE UNA RESITENCIA

Montar el circuito que se indica en la Figura 1 para comprobar el proceso el carga y descarga de un condensador a través de una resistencia. Se seguirán estos pasos:
Se seleccionarán los controles de osciloscopio para que sea capaz de medir una tensión máxima de 10 voltios y un intervalo en el eje de los tiempos de 2 segundos por división.
Se cambiará de posición el conmutador, tal y como se indica en la Figura 2, para que comience la carga del condensador.

Els condensadors permeten emmagatzemar carrega electrica i utilitzarla despres. Son dues plaques metaliques separades per un aillant (dielectric), i cada placa duu un terminal per fer la conexio al circuit.



La capacitat es la relacio entre la carrega electrica que emmagatzema un condensador i el voltatge al qual se somet.

L'SI la mesura en farads(F).

C=q:V

C: capacitat en farads; q: carrega en coulombs; V: voltatge en volts.

Si entre els terminals d'un condensador hi conectem una pila, el condensador es carrega de manera gairebe instantanea (temps de carrega) i el temps que tarda en descarregarse es temps de descarrega.

Díode LED

El diode LED adopta el seu nom de l'expressio en angles Light emiting Diode, que significa diode emissor de llum.

El seu comportament es identic que els diodes; es a dir, es torna conductor quan esta polaritzat directament, pero te la particularitat que s'ilumina quan condueix el corrent.

El voltatge necessari perque es torni conductor es més alt que en un díode normal, d'uns 2V aproximadament, i la intensitat de corrent que hi circula habitualment es d'uns 20mA.

La seva potencia es molt petita, En aquest cas:

P=V·I=2·0,02=0,04W




Es fa servir molt en equips de musica, televisors i ordinadors. Com que els diodes LED consumeixen molt poca energia, els aparells electronics mostren sovint algun LED encès encara que l'aparell no estigui en funcionament (mode d'espera o standby)

Resistencias variables con la luz

Que es una resistencia LDR?

Resistencia dependiente de la luminosidad.

Simbolos

Funcionamiento

Aumentar o disminuir la resistencia segun la luminosidad.

Aplicaciones

Para que se enciendan las lámparas.

Ejemplo de una aplicacion en un circuito.

El programa dispone de dos tipos de LDR.

LDR con lampara: se puede ajustar la luz moviendo una linterna.

LDR (sin lampara): Se ilumina colocandole una lampara al lado y vinculandola.

Simula los siguientes circuitos y actua sobre los mandos de los componentes para observar el funcionamiento de las LDR. Observa como varian las lecturas de los amperimetros y la iluminacion de los LEDS.
