PROJECTE DE LA UNITAT

INTRODUCCIÓ

Imaginem-nos un dipòsit subterrani d'aigua el nivell d'ompliment del qual ens interessa conèixer en tot moment. Al seu interior hi col·locarem tres sensors d'humitat connectats a un circuit de control que ara ens proposem dissenyar.
Farem servir el popular display de set segments, per indicar, en metres cúbics, el volum que hi ha emmagatzemat.
La implementació del circuit de control la farem mitjançant portes lógiques NOT, OR i AND de dues entrades.

DESENVOLUPAMENT

VARIABLES			DISPLAY
S3	S2	S1	Visualització
0	0	0	0
0	0	1	1
0	1	0	E
0	1	1	2
1	0	0	E
1	0	1	E
1	1	0	E
1	1	1	3

Casa domotica

Control d'un sistema domótic

Ara hem de dissenyar el circuit de control d'un sistema domòtic mitjançant el qual es pretén millorar el confort tèrmic i lumínic d'un espai.

TAULA DEVALORS:
0 0 0 0 = 0 0
0 0 0 1 = 0 0
0 0 1 0 = 0 0
0 0 1 1 = 0 0

Portes lógiques

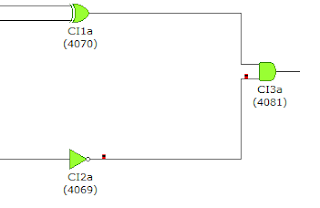

Circuit lógic.

V1	V2	V3	F
0	0	0	1
0	0	1	1
0	1	0	1
0	1	1	0
1	0	0	0
1	0	1	1
1	1	0	0
1	1	1	0

La cinta transportadora i el ascensor son dos bons exemples.



Plantejament digital de problemes tecnològics

Imagina't que volem que un motor elèctric M només funcioni quan dos interruptors, A i B, estiguin tactants simultàniament.

Per traduir aquest problema al llenguatge de la lògica digital, és necessari seguir les instruccions següents:

• Identificar cada element de maniobra (control) amb una variable. La variable tan sols pot adoptar els valors 0 (obert) i 1 (tancat). En el cas nostre, A i B són els interruptors.
• Identificar cada actuador amb una funció. Cada funció també prendrà únicament dos valors, dependent dels que adoptin les variables.
• Elaborar la taula de veritat dels actuadors. La taula recull tots els valors que pot prendre una funció lògica segons els valors que adoptin les variables lògiques de les quals depèn.
• Expressar algebraicament les funcions lògiques. Al nostre circuit, els valors que pren la funció M es poden obtenir multiplicant els valors que adopten les variables lògiques A i B. Per tant, la funció M es pot expressar així: M = A · B.

TAULA DE VERITAT:

VARIABLES		FUNCIÓ
A	B	M
0	0	0
0	1	0
1	0	0
1	1	1

CIRCUITS:

Activitat

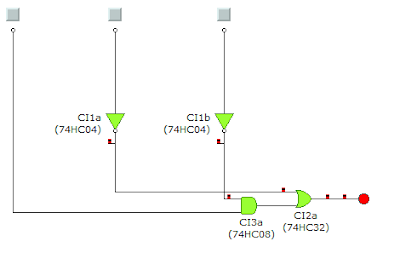

11. Esbrina quina és la taula de la veritat de la sortida única d'aquests circuits:

V1	V2	V3	F
0	0	0	1
0	0	1	1
0	1	0	1
0	1	1	0
1	0	0	0
1	0	1	1
1	1	0	0
1	1	1	0
